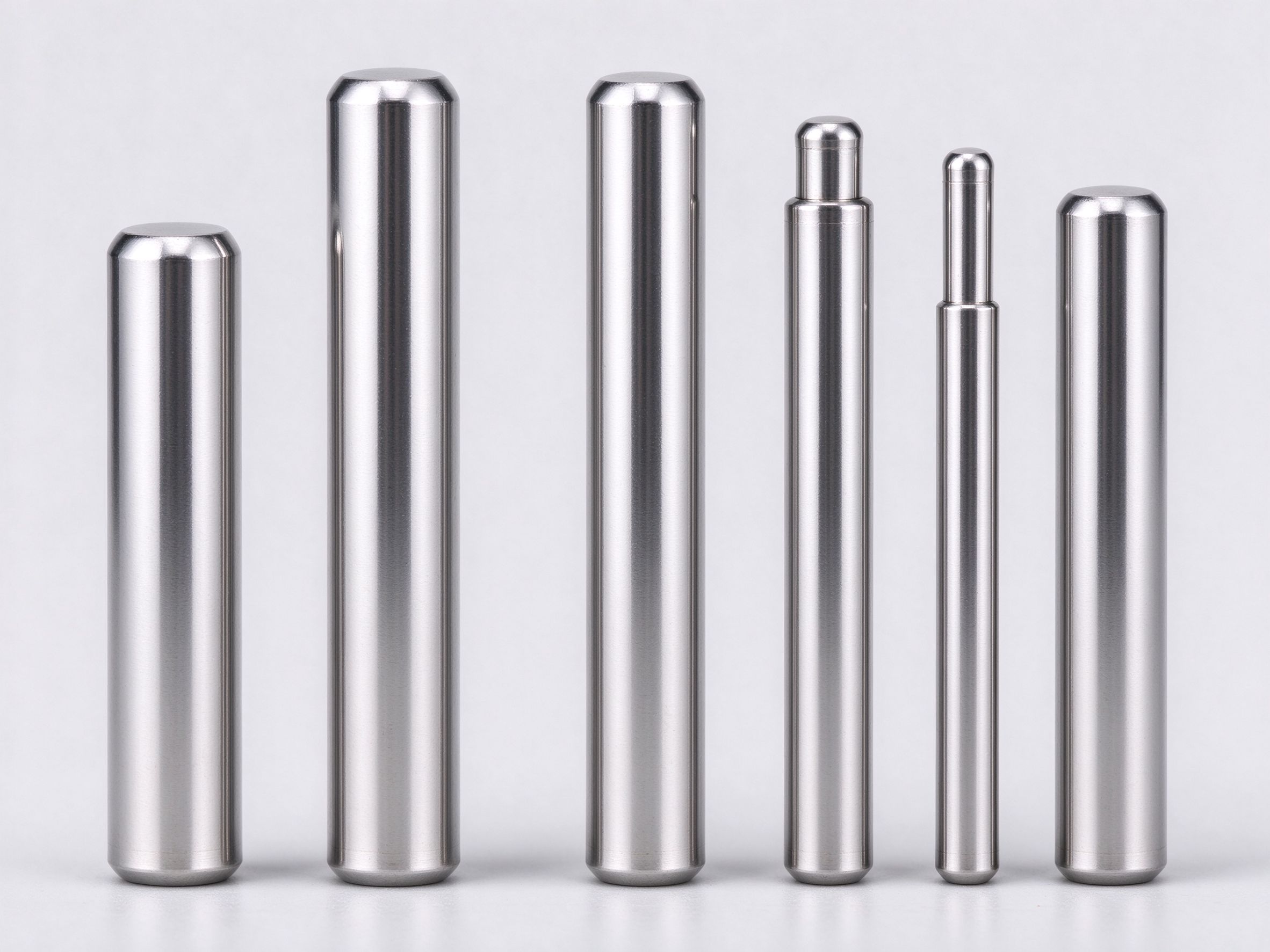

圆柱销与定位销

产品概述

圆柱销与定位销是装配中用于确定零件相对位置、承受剪切载荷的精密连接件。定位销通过销孔与销轴的配合精度保证两个零件每次装配位置一致，圆柱销还可用于铰链轴、导向等场景。

珠海佳力五金（品牌：紧王）供应公制与英制系列圆柱销、定位销，材质以 304/316 不锈钢、合金钢（可热处理）为主，表面处理按使用环境选择（发黑、镀锌、达克罗等），公差等级按装配要求供货。

规格与公差

圆柱销常用公制直径 2mm-25mm、长度 5mm-120mm；英制系列按 1/16"-1" 直径供货。定位精度取决于销与孔的配合公差，常用配合包括过渡配合和过盈配合（如 H7/m6、H7/p6 等），具体按图纸要求选择。需要高精度定位时，可选用淬火后的合金钢销并精磨外圆，保证尺寸一致性。

产品特点

• 定位精度高：按公差等级供货，保证装配位置重复一致。

• 剪切强度好：实心结构承受侧向剪切力，适合承力定位。

• 拆装方便：与定位孔配合使用，维修时便于拆装复原。

• 材质可选：不锈钢耐腐蚀、合金钢强度高，按工况选择。

选型要点

选定位销先看两个尺寸：直径决定配合精度（配合公差是关键，图纸没有明确时建议问设计确认，不要自行决定过盈量），长度决定插入深度与承载。材质选择上，潮湿或腐蚀环境优先 316 不锈钢；需要高硬度耐磨时选择合金钢并热处理。表面处理会影响配合尺寸，精密定位的销一般不做厚涂层。

应用领域

航空装配工装与夹具定位、机械设备零部件定位、模具导柱导套、仪器仪表装配、自动化产线工装等。

公差配合怎么理解

定位销最常见的配合是过渡配合和过盈配合。以公制为例，H7/m6 属于过渡配合，销子用手锤轻敲即可装入，定位准确且拆装方便，用于需要经常拆装的定位场合；H7/p6、H7/r6 属于过盈配合，需要压装，定位最稳但拆装困难，用于不拆卸的永久定位。图纸标注的配合符号直接决定加工精度和装配方式，采购时按图纸公差等级供货，不要自行放宽。

材质与硬度选择

普通定位用 45 钢发黑或镀锌即可；高精度、高耐磨场合选轴承钢或合金钢淬火处理，外圆精磨保证尺寸一致性；潮湿腐蚀环境选 304/316 不锈钢。需要提示的是：有表面涂层的销子外径会变化，精密配合的销子一般不做厚涂层，或按涂层后尺寸供货。批量使用前先做装配试验确认配合松紧。

质量与服务

公司通过 ISO9001 质量管理体系认证，定位销按公差等级逐批检测外径尺寸，随货提供检测记录。常用规格现货，高精度非标规格按图纸定制，交货前抽检配合尺寸。装配现场遇到配合过紧或过松的问题，可反馈实际孔径与工况，技术人员协助调整公差方案，避免反复试错。

订货提示

定位销下单时提供图纸上的公差符号（如 H7/m6）或实际孔径值，供应商按配合要求供货。高精度销子出厂前逐件检测外径，随货提供尺寸记录。急用规格可先电话确认库存再下单，减少等待时间。

采购说明

常用规格现货，非标公差与材质支持定制；提供装配图纸和工况说明即可评估方案与交期。欢迎联系：13928071304。

相关产品：开口销与弹性圆柱销、非标紧固件定制。

标准与型号：圆柱销与定位销常用 MS 16555（航空圆柱销）、GB/T 119.1 与 ISO 2338，公差 m6/h7 配合铰孔定位，材质 45 钢淬火或 304 不锈钢，规格 1-50mm。定位用圆柱销承受剪切与定位载荷，装卸用顶出孔设计；圆锥销按 1:50 锥度敲入自锁（GB/T 117）。供货可附硬度与尺寸检测报告。
